APOYOS DE NEOPRENO PARA PUENTES

APOYOS DE NEOPRENO PARA PUENTES

Apoyos Elastoméricos para Puentes – NEOPLAST

Los Apoyos para Puente NEOPLAST son elementos estructurales fabricados a base de elastómero de neopreno, diseñados para transmitir y distribuir las cargas provenientes de superestructuras de puentes hacia sus elementos de soporte, como vigas, estribos y pilas. Su función principal es permitir los movimientos y deformaciones propios de la estructura, contribuyendo a un comportamiento seguro, controlado y durable frente a las solicitaciones del servicio.

Estos apoyos constituyen una solución técnica para sistemas de apoyo estructural en puentes vehiculares, peatonales, viaductos y otras obras de infraestructura que requieren capacidad de carga, flexibilidad y resistencia frente a condiciones ambientales exigentes.



Características técnicas:

Elastómero de neopreno de alta resistencia

Material elastomérico con capacidad de deformación, recuperación elástica y resistencia al envejecimiento, sujeto a las propiedades del compuesto y a las especificaciones del proyecto.

Refuerzo interno para distribución de cargas

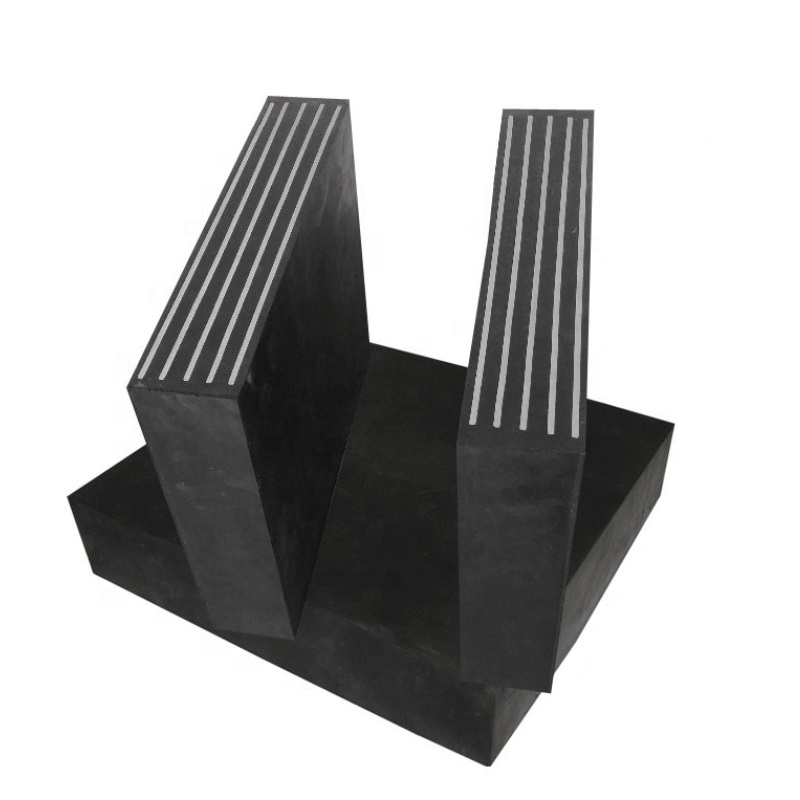

Los apoyos laminados pueden incorporar placas de acero embebidas en el elastómero, formando un conjunto que mejora la capacidad de soporte y limita la deformación vertical del apoyo.

Flexibilidad y acomodación de movimientos

Permiten absorber desplazamientos horizontales y rotaciones de los elementos estructurales, de acuerdo con la configuración, dimensiones y características del apoyo.

Resistencia frente a condiciones ambientales

El elastómero adecuado puede ofrecer resistencia al agua, ozono, radiación ultravioleta y variaciones de temperatura, dependiendo de su formulación y de los requisitos de diseño.



APLICACIONES:

• Puentes vehiculares de concreto armado y concreto pretensado.

• Puentes metálicos y estructuras mixtas.

• Viaductos y pasos elevados.

• Puentes peatonales.

• Obras de infraestructura vial y estructuras que requieran apoyos elastoméricos.

• Rehabilitación y sustitución de apoyos estructurales, previa evaluación de ingeniería.

FUNCIONAMIENTO ESTRUCTURAL:

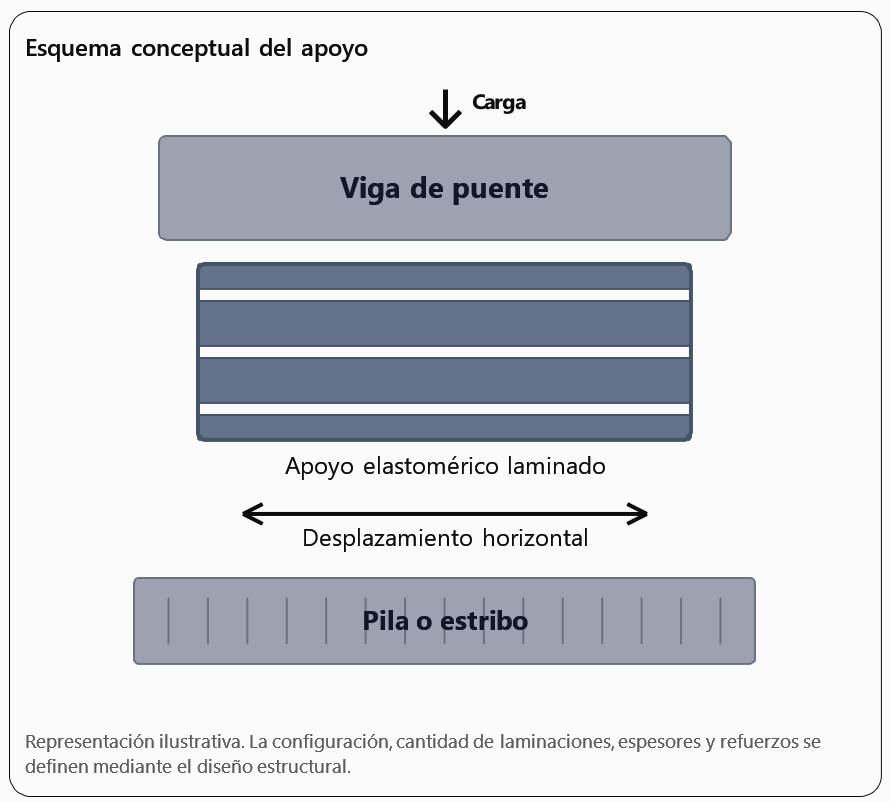

Los apoyos elastoméricos trabajan mediante la deformación controlada del neopreno. Al recibir las cargas verticales de la superestructura, el apoyo transmite los esfuerzos hacia la subestructura. Simultáneamente, su comportamiento flexible permite acomodar los movimientos horizontales y las rotaciones que se producen por efectos térmicos, cargas de tránsito, retracción, fluencia y otras acciones contempladas en el diseño.



Ventajas del sistema:

• Distribución de esfuerzos: ayuda a transferir las cargas de la superestructura hacia la subestructura.

• Acomodación de deformaciones: permite movimientos y rotaciones dentro de los límites de diseño.

• Durabilidad: el desempeño depende de la calidad del elastómero, el diseño, la fabricación y las condiciones de exposición.

• Adaptabilidad: puede fabricarse en diferentes dimensiones y configuraciones según los requerimientos del proyecto.

• Mantenimiento: los apoyos deben ser inspeccionados y conservados conforme al plan de mantenimiento de la estructura.

Especificaciones técnicas referenciales:

Los siguientes parámetros sirven como base para una ficha técnica comercial. Los valores definitivos deben corresponder al modelo fabricado y a su certificado de calidad.

Parámetro : Especificación

Producto Apoyo : elastomérico para puente

Marca : IMPORTACIONES NEOPLAST

Material principal : Elastómero de neopreno

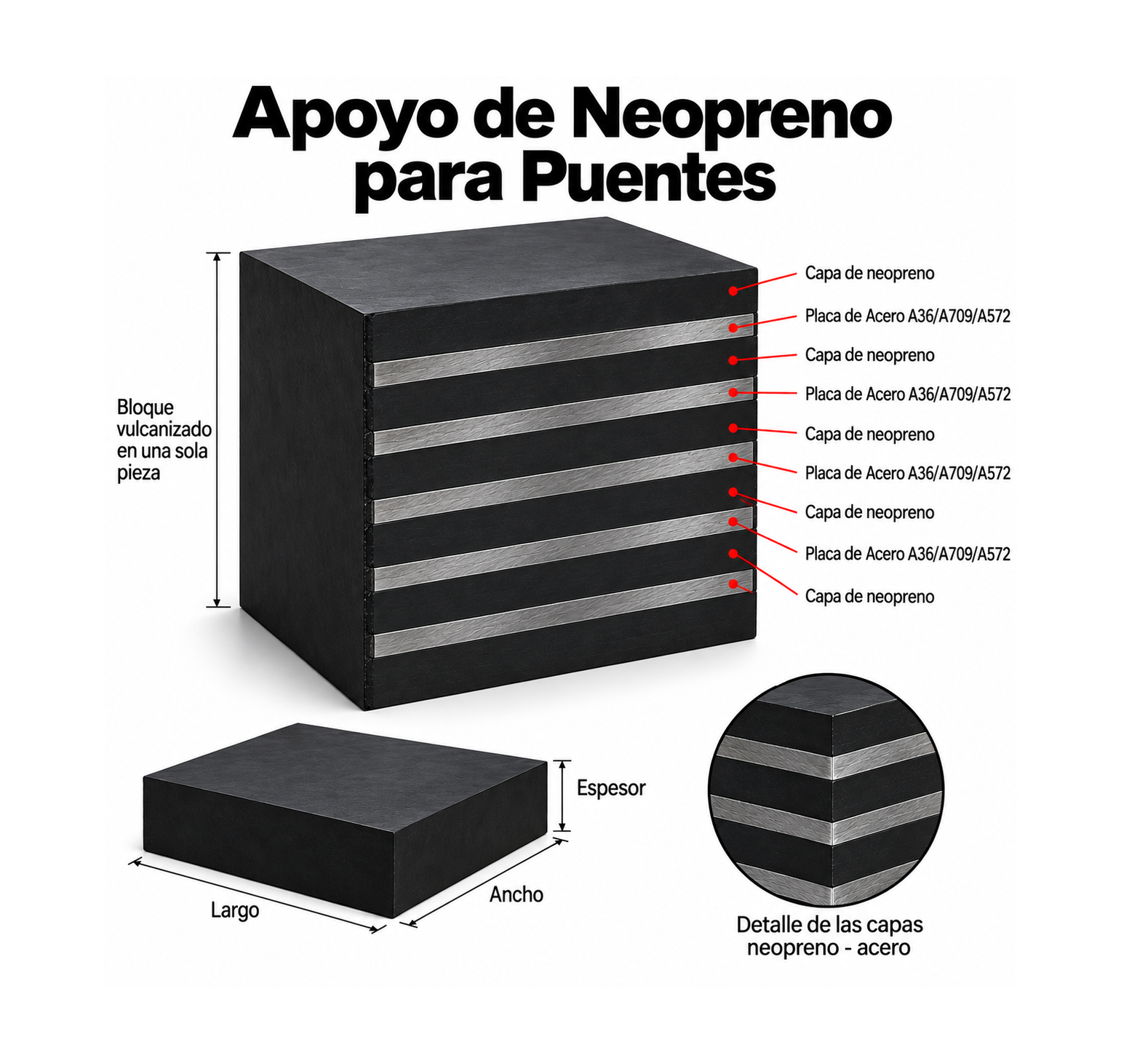

Configuración : Simple o laminada con refuerzos internos

Refuerzos : Placas de acero, cuando corresponda al diseño

Geometría : Rectangular, cuadrada u otra configuración diseñada

Dimensiones : Según planos y cálculo estructural

Dureza del elastómero : Según formulación y especificación del proyecto Capacidad de carga Según diseño estructural y modelo

Movimientos admisibles : Según cálculo de desplazamientos

Condiciones de instalación : Superficies preparadas, niveladas y conforme al diseño




Calidad y fabricación:

Los Apoyos para Puente NEOPLAST pueden producirse mediante procesos de conformado y vulcanización del elastómero, con incorporación de refuerzos metálicos cuando el diseño lo requiera. El control de calidad debe contemplar la verificación de las dimensiones, apariencia, adherencia entre elastómero y acero, propiedades físicas del material y desempeño del conjunto.

Para proyectos de infraestructura, la selección del apoyo debe realizarse considerando las cargas permanentes y variables, desplazamientos, rotaciones, condiciones de temperatura, ambiente de exposición y requisitos normativos aplicables.



Normativa de referencia:

La especificación del apoyo debe establecerse según la norma de diseño y fabricación exigida por el proyecto.

Como referencias internacionales se encuentran:

• EN 1337-3: Apoyos estructurales — apoyos elastoméricos.

• AASHTO LRFD Bridge Design Specifications: criterios de diseño de puentes y apoyos elastoméricos, según la edición aplicable.

• Normas y especificaciones técnicas del expediente de obra: requisitos particulares de fabricación, ensayos e instalación.
